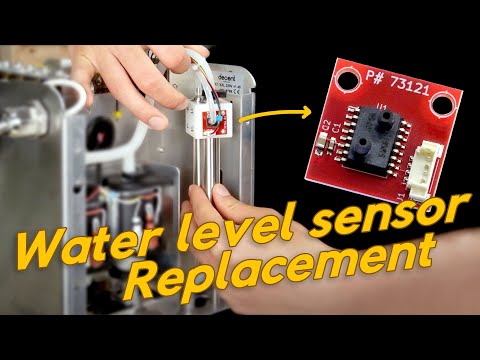

如何更换水位传感器
在本视频中，我们将向您介绍如何更换水位传感器。水位传感器包括
- 传感器板
- 传感器水管
- 传感器电线
- 管夹
当水箱中的实际水位发生变化，但水位读数却停留在某个点时，我们需要更换水位传感器。
重要提示：未经我们的指导，请勿打开会议室或尝试检修直流电路板。直流电路板带有高压。本视频是我们制作的系列视频之一，旨在帮助用户自行维修 Decent 浓缩咖啡机。
- 仅在咨询 Decent 技术支持后才可进行此维修
- 否则可能会损坏您的机器或使保修失效。
吸水组件更换介绍
需要的工具
● T10梅花螺丝刀
● PH2十字螺丝刀
● PH1十字螺丝刀
● T20梅花螺丝刀
● 直尖头镊子
● 钳子
● 3 × 电线扎带
步骤1：断开电源
对于XL或XXL型号：
- 拆下背板
- 关闭机器背后开关
- 拔掉电源线
对于Pro和Plus型号：
- 关闭机器背后开关
- 拔掉电源线.
对于 1.43 或更高版本（滑动式平板支架）：
- 拔下USB充电线。
- 轻轻拉出平板支架
对于1.3 至 1.42版本（螺丝式平板支架）：
- 拧下固定平板支架的三颗螺丝。
- 取下支架
步骤2：移除外部组件
- 取下滴水盘。
- 取下滴水盘盖
- 抬起机器背面的操纵杆
- 将水箱滑出并取下来。
- 取下萃取把手
- 取下冲煮头手柄
步骤3：取下主机外壳
- 使用 T10 螺丝刀卸下固定主机外壳的 8 颗螺丝。
- 轻轻向外拉伸盖子的侧面。
- 从机器上提起外壳。
步骤4：拆下组件和电路板室盖
- 确定混水器的螺丝类型（T10 梅花或 PH2十字）。
- 拧下固定组件的6颗螺丝
- 拆下电路板室盖的侧螺钉（T10或PH2）。
- 取下盖子
步骤5：取下背板
对于PRO型号：
- 拧下固定背板的4个T10螺丝。
对于XL或XXL型号：
- 使用活动扳手或钳子拆下 4 个支架。
○ 或者，使用 T10 螺丝刀按压并转动支架。
2. 拧下进水管把手
3. 握住管子内部，稍微抬起管子。
4. 拆下背板
步骤 6：拆下旧的水位传感器
- 从直流板上拔下传感器电线（尖头镊子）。
- 拆下顶部导杆螺丝（T20 或 PH2）。保留垫圈。
- 拆下支架上的2个后螺丝（T10或PH2）。
- 拆下支架。
- 将吸水管用导杆上提起。
- 将传感器管从塑料和金属倒钩中拉出。
- 摆动并将传感器电线从电路板上拉出（直镊子）。
- 从传感器板上卸下 2 个 PH1 螺丝。
- 拆下电路板。
- 用钳子剪断底盘和管子上的扎带。将其取下。
步骤 7：安装新的水位传感器
- 将新电线插入电路板（对齐开口侧）。
● 将电线穿过护孔环。
2. 使用扎带将电线固定到组件上（不要太紧）。
3. 将新的传感器板放置在绝缘套主体上。
4. 拧紧 2 颗 PH1 螺丝（对齐，然后完全拧紧）。
5. 将管子连接到进气管上。用扎带固定。
- 用夹子将管子连接到板倒钩上：
● 挤压水管夹
● 将管子滑入一半
● 附在倒钩上
● 滑动夹子锁定
- 将传感器电线插入电路板（对齐开口侧）。
- 将传感器电线绑在F型管上。
- 将导杆插入吸水管总成。
- 安装支架、垫圈和中心螺丝。
- 安装2颗后螺丝。
步骤 8：重新组装机器
- 重新安装电路板室盖（1个螺钉）。
- 重新安装后背板：
● 插入进水管的杠杆。
● 请扶稳背板，再旋紧进水阀门杠杆——这能确保我的密封性万无一失
● Pro: 拧紧4个T10螺丝。
● XL/XXL: 请先用手旋回 4 个支架立柱，再将其最终紧固。
3. 重新连接侧板：
● 将前5个螺丝拧紧一半。
● 然后完全拧紧。
Chapters
- 00:05 工具
- 00:11 电源断开
- 00:32 移除外部组件
- 01:13 拆下主机盖
- 01:35 拆下组件
- 02:17 拆下背板
- 03:13 拆下旧的水位传感器
- 05:04 安装新的水位传感器
- 08:19 重新组装机器
标签：修理标签：染色标签：水位标签：水位传感器
Updated 2025/09/29
