如何更换 DE1 交流主板

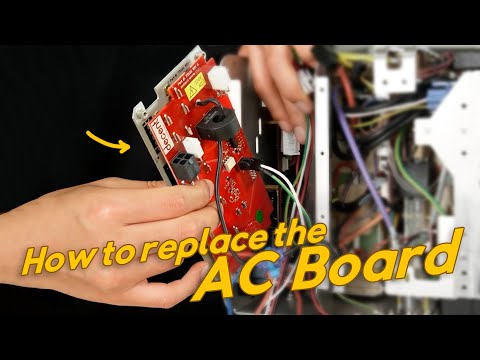

在本视频中，我们将指导您如何更换交流主板。

如果交流电供电的组件无法正常工作，您需要拆开机器外壳和主板保护盖才能接触到交流主板。

\*重要提醒：未经我们的指导，请勿拆开电路板或尝试接触交流电板。交流电主板带有高压电。

本视频是我们制作的系列视频之一，旨在帮助用户自行维修 Decent 浓缩咖啡机。

  • 请务必在咨询 Decent 技术支持后再进行维修。
  • 否则，您的机器可能会损坏或保修失效。

    • *

    1. 00:05 需要工具
    2. 00:10 断开电源
    3. 00:31 移除外部组件
    4. 01:12 拆除主机盖
    5. 01:35 拆除主板盖和侧板
    6. 02:55 拆除后背板
    7. 03:50 断开交流主板线缆
    8. 05:33 准备新交流主板的线缆
    9. 06:08 安装新交流主板
    10. 08:20 固定交流主板
    11. 09:01 组装机器外壳

    *

    所需工具

  • T10 梅花螺丝刀
  • PH2 十字螺丝刀
  • 活动扳手（仅 XL/XXL 型号需要）
  • 钳子（建议使用尖嘴钳）
  • 剪刀（用于剪扎线带）
  • 舒适型手套（推荐）
  • 布（用于保护机器）
  • 扎带

    • *

    步骤 1：断开电源

    对于 XL 或 XXL 型号：

    1. 拆下背板。
    2. 关闭机器背后的开关。
    3. 拔下电源线。

    对于 Pro 和 Plus 型号：

    1. 关闭机器背后的开关。
    2. 拔下电源线。

    对于 1.43 或更高版本（插入式平板电脑支架）：

    1. 拔下USB充电线
    2. 轻轻拉出平板电脑支架。

    对于 1.3 至 1.42 版本（螺丝固定的平板电脑支架）：

    1. 拧下固定平板电脑支架的三颗螺丝。
    2. 移除支架

    *

    步骤 2：移除外部组件

    1. 移开滴水盘和滴水盘盖。
    2. 提起背面吸水器的拉杆，拉出水箱。
    3. 移开咖啡手柄和冲煮头手柄。

    *

    步骤 3：拆卸主机盖

    1. 使用 T10 螺丝刀卸下主盖左右两侧共 8 颗螺丝。
    2. 轻轻掰开主盖两侧，然后向前或向后滑出将其取下。

    *

    步骤 4：拆卸组件

    1. 检查混水器固定螺丝是否为 T10 梅花头或 PH2 十字头。
    2. 拧下固定组件的六颗螺丝。
    3. 拧下主板室盖板侧面的一颗螺丝（使用合适的螺丝刀）。
    4. 移除盖子

    拆卸电源固定侧板：

  • 旧款机器：3 颗螺丝
  • 新款机器：4 颗螺丝
  • 请使用合适的螺丝刀（T10 或 PH2）。
  • 拆卸最后一颗螺丝前，请在机器底脚下方垫一块布，以防刮伤。
  • 将侧板轻轻地放在台面上。

    • *

    步骤 5：拆卸后背板

    Pro 型号：

    1. 卸下固定后背板的四颗 T10 螺钉。

    XL 或 XXL 型号：

    1. 使用活动扳手或钳子卸下四个螺柱。
  • 或者，使用 T10 螺丝刀旋转拆下螺柱。
    • 2. 拧下吸水器上提把手：
  • 抬起吸水器，轻轻逆时针旋转拆下把手。
    • 3. 移除背板

    *

    步骤 6：断开交流电主板线缆

    1. 按住卡扣并拉动每根线缆，将其断开。
    2. 拆除16pin 排线（交流/直流主板连接线）：
  • 握住排线接头的顶部和底部。
  • 轻轻摇晃将其拉出。
    • 3. 拧下固定交流主板（T10 或 PH2）的 5 颗螺丝。
    4. 断开电源线：
  • 用钳子从继电器上拔下红线。
  • 用钳子从电源开关上拔下黑线。
    • 5. 从机器上取下交流主板。
    6. 按住卡扣并拔出，断开2pin线缆。

    *

    步骤 7：准备新交流主板的电线

    1. 用钳子剪断黑色/蓝色 T 型快接头上的扎带。
    2. 松开闩锁并打开塑料外壳。
    3. 取出金属片（带有两根电线）。

    （戴手套有助于牢牢抓住金属片。）*

    4. 将黑色电线从金属片中拉出。

    *

    步骤 8：安装新的交流电板

    1. 将金属插片重新插入塑料外壳（平面朝向插槽）。
    2. 继续按压插片，直至其略微从背面突出。
    3. 将黑色电线放入外壳的另一侧。
    4. 盖上外壳，用钳子夹紧，并确保锁扣锁紧。
    5. 用新的扎带固定并修剪多余部分。
    6. 重新连接电线：
  • 将红色电线插入继电器（用钳子用力按压）。
  • 重新连接2pin电线，直至听到咔嗒声。
    • 7. 将交流主板放回原位。
    8. 将黑色电线插入电源开关。
    9. 重新插入16pin 排线：
  • 正确对齐孔/针脚。
  • 向下按压，直至针脚完全看不见。
  • 确认所有针脚均已完全插入。

    • *

    步骤 9：固定交流主板

    1. 安装背面的螺丝（T10 或 PH2）。
  • 稍微抬起交流电板，使其与第一个孔对齐。
  • 将前四颗螺丝拧紧一半以对齐。
  • 固定第五颗螺丝，然后完全拧紧所有螺钉。
    • 2. 重新连接所有交流主板线缆接头（听是否有咔嗒声）。

    *

    步骤 10：重新组装机器

    1. 重新安装电源固定侧板（注意避免夹到电线）。
  • 固定第一个螺丝时扶住侧板。
    • 2. 重新安装主板室盖并用螺丝固定。
    3. 重新安装后背板：
  • 拧紧固定后背板四个螺丝。
  • 抬起吸水器，将吸水器提升把手对准顺时针拧紧（注意如中途卡住，不要强行拧紧导致滑丝，需逆时针退回，重新对准螺纹拧紧）。

    • 对于 Pro 型号：

  • 拧紧4颗 T10 螺丝。

    • 对于 XL/XXL 型号：

  • 重新安装四个螺柱（先用手拧紧，然后用 T10 螺钉完全固定）。

    • 4. 重新安装侧面固定组件：
  • 固定前五个螺钉并将其拧紧一半以对齐。
  • 将所有六个螺钉完全拧紧。

    • *

    最终检查

  • 确保所有连接牢固。
  • 如有任何疑问，请联系技术支持。

    • 完成！您的交流主板更换已完成。

    *
